Что собой представляет рукав высокого давления (РВД)?
Рукава высокого давления (HDL) представляет собой гибкие трубопроводы необходимые для транспортировки спецжидкостей для получения рабочего усилия. По своей структуре рукава включают в себя 2 или больше резиновых трубки, что вставлены одна в другую армированными оплетками из металла или навивками.

РВД используются в гидравлических системах разных механизмов и машин. Это могут быть дорожные и строительные машины, подъемно-транспортное оборудование, лесозаготовительная техника, сельскохозяйственная и автотракторная техника, промышленное оборудование и другие. Также рукава используют для транспортировки моторных и гидравлических масел, жидкого топлива, эмульсий и консистентных смазок.

Основные виды промышленных РВД:

с металлическими оплетками -1SN, 2SN;
с металлическими навивками -4SP, 4SH;

Наиболее распространенными конструкциями считаются оплеточные РВД. С 1997 года в Европе выпуск резиновых РВД с металлическими оплетками производится в соответствии со специальными межевропейскими стандартами EN 857 и EN 853. Данными стандартами устанавливается процесс производства рукавов высокого давления, которые служат для работы с гидрожидкостями (см. ISO 6743-4) в диапазоне температур от -40 до + 100 С, а также эмульсиями вод или масел, с температурой от - 40 от + 70 С. Учитывая тот факт, что в российских гидроприводах также применяются жидкости, подходящие под указанный выше ISO, требования европейских стран могут быть применимы и к РВД российского выпуска.

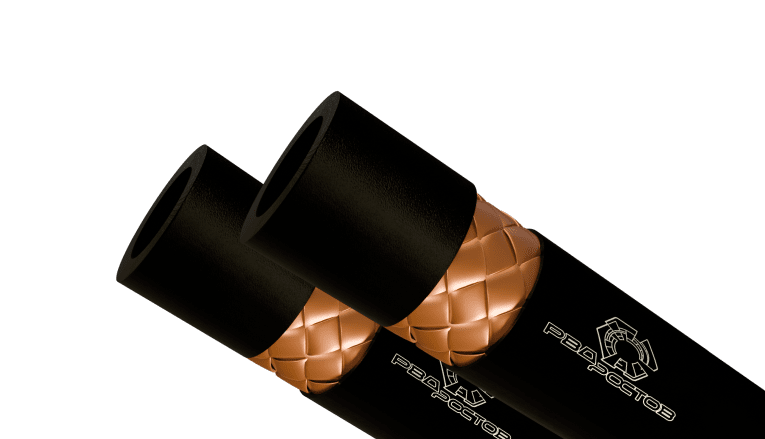

Согласно стандарту EN 853 есть 4 типа РВД оплеточной конструкции: 1SN, 2SN, 1ST, 2ST.
1ST, 2ST - рукава одной (двумя) оплетками, сделанными из латунированной проволоки. Данные типы благодаря своим конструктивным особенностям больше близки к требованиям стандарта РФ - ГОСТ 6286-73. Оставшиеся типы РВД 1SN и 2SN имеют одно значительное отличие от других типов - при их производстве наружный слой резины выполняют тоньше, это позволяет проводить армирование РВД без выполнения дополнительных подготовительных зачисток внешнего слоя резины.

Главное отличие европейских РВД от произведенных в России - европейские специалисты делают DN в английской метрике (дюймах). Особых различий с российскими измерениями нет, но некоторые все же присутствуют. К примеру, импортный РКВ с DN 12 - 12,7 мм, а это больше чем у аналогичного РВД российского производства. Минимальный радиус изгиба соответствует цифрам, что указаны в российском стандарте.

Стандарт EN 857 относится к РВД, что ранее назывался «компакт». Данный стандарт касается 1SC и 2SC. Этот тип рукавов выпускался специально для кранов, именно потому РВД отличаются меньшим радиусом изгиба. В данном случае рабочая среда схожа с другими видами РВД оплеточной конструкции.

Другая группа рукавов высокого давления представляет навивочные РВД. Они регламентируются стандартам EN 856.

Навивочные рукава высокого давления соответствуют стандарту ЕN 856 и выпускаются в четырех видах:
4SP - это четыре спиральных навивки из стальной проволоки. Рукав ориентирован на использование при среднем давлении;
4SH – это четыре навивки из проволоки особой прочности. Рукав предназначен для работы в высоком давлении;
R12 – это четыре навивки. Рукав ориентирован для длительных работ в среде высоких температур, а также при средних давлениях;
R13,R15 – это многоспиральный (как правило, шестинавивочный) рукав для максимально тяжелых рабочих сред. РВД имеет увеличенный срок службы и применяется при наиболее высоких давлениях и огромных нагрузках.

Европейские навивочные РВД производятся небольшим числом компаний, малыми партиями, и, как правило, это рукав 4SP. Но выпуск рукавов высокого давления такого типа как 4SH постепенно растет. На сегодняшний день он часто применяется на экскаваторах KOMATSU,CATERPILLAR, CASE и других.

РВД типа 4SH отличаются большим рабочим давлением, высоким уровнем минимального разрывного давления, а также герметичностью. Показатель разрывного давления минимален у РВД R12, но это никак не отражается на стоимости этих типов. Дело в том, что РВД 4SH и 4SP по ISO 6803 могут подвергаться 400.000 циклов (min) при воздействии температуры в +100°С, а типы R13 и R12 выдерживают ~ 500.000 двойных циклов в условиях + 120°С, при этом рабочее давлении выше обычного в 2 раза.

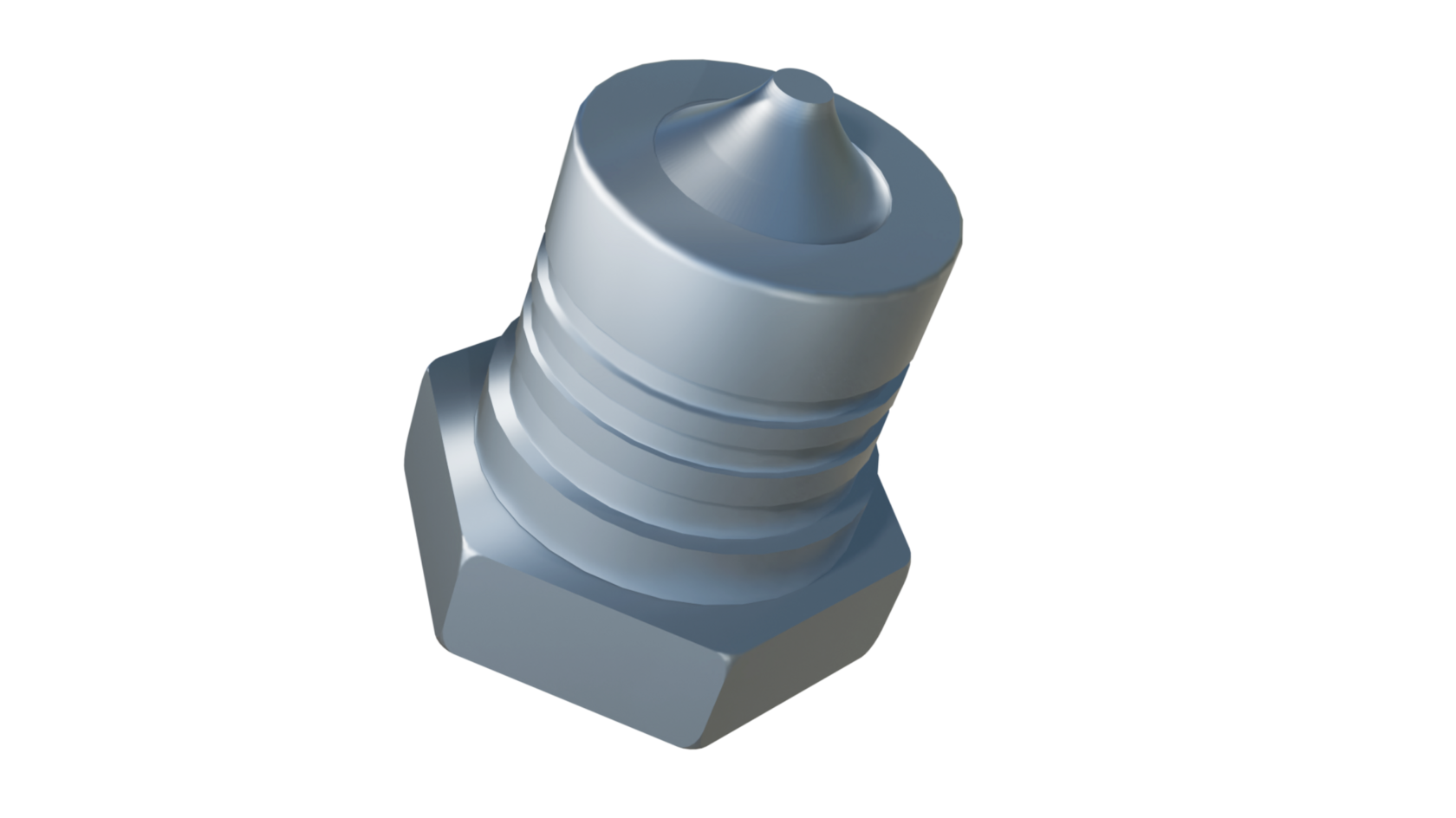

Однако РВД - это не просто резина, но и большое число разных наконечников (фитингов). В сборе рукав представляет собой РВД с поставленной концевой арматурой.
